Балка двотаврова: класифікація та застосування
Одним із найбільш затребуваних видів металопрокату конструкційного призначення виступає сталева двотаврова балка (двотавр). Двотавр є продукцією гарячого фасонного прокату і нагадує в поперечному перерізі букву «Н», завдяки чому має цінні техніко-експлуатаційні характеристики.
Сортамент двотаврів регламентується вимогами нормативної документації:
- ГОСТ 8239-89;
- ГОСТ 19425-74;
- ГОСТ 535 - загальні вимоги.
Принцип виробництва даного типу металопродукту заснований на нагріванні сталевих заготовок (злитків, блюмів, гарячекатаного квадрата) з наступним багатоступеневим обтиском з одночасною протяжкою на фасонних станах. З огляду на особливості виробництва як сировини виготовлення двотаврів можуть бути стали з припустимою ступенем пластичності. Як правило, це низьколеговані вуглецеві сталі, що відрізняються балансом пластичності, міцності та стійкості до атмосферної корозії.
Залежно від того, з якої сталі, з яким ступенем точності та під які цілі виготовляється виріб, залежить його вартість.
Асортимент та основи класифікації двотаврів
Повсюдний попит та широта застосування зумовили широкий асортимент виробів.
За критерієм основного призначення розрізняють два основні типи:
- Прокатні звичайні – фасонний гарячий прокат із ухилом граней полиць (6-12%) або без нього. Знаходять застосування у спорудженні перекриттів, зміцнення фундаментів, зварювання каркасів тощо.
- Двотаври спеціальні – що виготовляються відповідно до вимог ГОСТу 19425-74. Це вироби, які розраховані на значні навантаження. Як правило, використовуються в особливо відповідальних конструкціях, наприклад для облаштування підвісних шляхів, мостових опор, зміцнення шахтних стволів і т.д. Відмінною рисою виступає ухил внутрішніх граней полиць понад 12%.
Регламентовані ДСТУ довжини становлять від 4 до 13 метрів, проте допустиме виготовлення за індивідуальним замовленням за кресленнями та документами замовника (довжина до 24 м, параметри перерізу). При цьому двотаврова балка може бути мірною, немірною, кратною мірною, а також мірною з 5%-ним залишком від загальної маси партії, що поставляється.
Параметр ширини полиць двотаврів поділяє їх на групи:
- вузькополочні (У);
- середньополичні (Д);
- нормальні (Н);
- широкополочні (Ш);
з рівними розмірами полиці та висоти (група К) – особливі колонні двотаври, що відрізняються високою міцністю та значною вагою.
Міцність на стиск, кручення і вигин обумовлюється наявністю і шириною полиць, що грають роль ребер жорсткості, а також ухилом внутрішніх граней полиць. Балка двотаврова з паралельними гранями, проте застосовується як допоміжний конструкційний елемент, а також у малоповерховому приватному будівництві, під час зведення сільськогосподарських споруд тощо.
Чим довше двотавр, тим його надійність нижча. Тому нормативно-технічною документацією рекомендована довжина продукції обмежена.
Також виробник пропонує продукцію високої (А) та звичайної (В) точності.

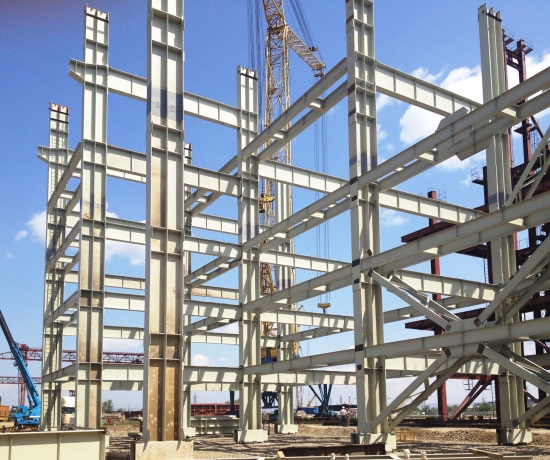

Сфери застосування двутаврових балок
Основне призначення даного металопрокату - як елемент, що забезпечує стійкість і надійність всієї конструкції, балка двотаврова незамінна в наступних областях:
- облаштування підвісних колій (наприклад, для вагонеток);
- зведення мостів (зміцнюючий матеріал перекриттів прольотів, а також для мостових опор);
- промислове будівництво (зведення цехів, обладнання мостовими кранами тощо);
- вагонобудування;
- малоповерхове приватне та багатоповерхове цивільне будівництво;
- шахтобудування;
- сільське господарство.
